Detail Produk

Deskripsi singkat

Load cell canister compression heavy-duty alloy steel plated (T303x analog & T303D digital) dengan kapasitas 10 ton hingga 40 ton, sensitivitas 2.0 ±0.002 mV/V, akurasi kelas C3 OIML R60, proteksi IP68 hermetically sealed, konstruksi alloy steel nickel plated, cocok untuk truck scale (jembatan timbang truk), hopper scale besar, silo/tank weighing, dan timbangan industri berat outdoor yang memerlukan ketahanan beban tinggi, stabilitas jangka panjang, serta tahan cipratan air/debu. Varian T303D digital RS485 siap daisy-chain tanpa junction box, T303x analog klasik.

Chat melalui WhatsApp

Deskripsi lengkap

T303x / T303D adalah seri canister compression load cell heavy-duty yang dirancang untuk aplikasi timbangan berat ekstrem seperti truck scale, railway scale, hopper scale besar, silo/tank weighing, dan blending scale di lingkungan outdoor atau semi-outdoor yang mengalami getaran kendaraan berat, beban dinamis, serta paparan debu, cipratan air, dan korosi ringan. Konstruksi alloy steel nickel plated memberikan kekuatan mekanis tinggi dengan biaya lebih ekonomis dibanding full stainless steel, sementara proteksi IP68 hermetically sealed memastikan tahan perendaman sementara, debu total, dan lingkungan tropis basah seperti Indonesia. T303x – versi analog klasik dengan output mV/V standar, cocok untuk sistem timbangan konvensional dengan junction box. T303D – versi digital RS485 dengan embedded electronics, mendukung daisy-chain (multiple load cell terhubung seri tanpa junction box), diagnostik per load cell, dan komunikasi cepat ke indikator modern. Desain canister compression-nya memberikan kekakuan vertikal sangat tinggi, deflection minimal, serta kemampuan menahan side load & momen puntir moderat hingga tinggi. Akurasi kelas C3 OIML (3000 divisi) menjadikannya sesuai untuk aplikasi legal metrologi (perdagangan berat), sementara mounting cups memudahkan instalasi self-aligning/rocker untuk centering otomatis & lift-off protection. Spesifikasi Teknis Utama Material Element: Alloy steel nickel plated Protection: IP68 hermetically sealed (tahan immersion sementara & debu total) Rated Capacity (E_max): 10 t, 20 t, 30 t, 40 t Output Sensitivity: 2.0 ±0.002 mV/V (T303x analog) Accuracy Class: OIML C3 (3000 divisi verifikasi) Combined Error: ≤ ±0.02 % FS Creep (30 menit): ≤ ±0.02 % FS Zero Balance: ±1 % FS Input Resistance: 700 ±7 Ω Output Resistance: 700 ±5 Ω Insulation Resistance: ≥ 5000 MΩ (at 100 VDC) Compensated Temperature Range: -10°C ~ +40°C Operating Temperature Range: -35°C ~ +65°C Excitation Voltage Recommended: 5–12 V DC Excitation Maximum: 15 V DC Safe Overload: 150 % FS Ultimate Overload: 300 % FS Cable (T303x analog): Shielded 4-conductor, diameter Ø5–6 mm, length standar 6 m Digital Output (T303D): RS485 daisy-chain, baud rate standar 9600/19200 Wiring (T303x 4-Wire Analog): Excitation (+) : Blue Excitation (-) : Black Signal (+) : Red Signal (-) : White Dimensi Outline (mm, estimasi berdasarkan seri canister serupa) 10–40 t: Diameter body ≈ 80–100 mm, tinggi total ≈ 150–200 mm, mounting bolt M20–M24, berat ≈ 15–20 kg

Produk Loadcell lainnya

Lihat semua

AMI Series – Aluminium Alloy Single Point Load Cell IP65 (50 kg – 500 kg)

Load cell single point aluminium alloy IP65 (AMI series) dengan kapasitas 50 kg hingga 500 kg, sensitivitas 2.0 ±0.2 mV/V, akurasi kelas OIML C3 (approving), konstruksi aluminium ringan dengan anodized, kabel 4-core Ø5 mm length 1.8 m, cocok untuk berbagai jenis platform scale, bench scale, belt scale, dan timbangan elektronik industri ringan-menengah yang memerlukan akurasi tinggi, bobot ringan, serta tahan cipratan air dan debu. Platform maksimal direkomendasikan 300 × 300 mm hingga 400 × 400 mm, mounting mudah, ekonomis & sangat populer di retail, gudang, dan pabrik kecil-menengah.

BM-LS Series – Alloy Steel / Stainless Steel Compression Load Cell IP67/IP68 (5 t – 50 t)

Load cell compression WEIGHTRON-X BM-LS series dengan kapasitas 5 ton hingga 50 ton, sensitivitas 2.0 ±0.002 mV/V, akurasi kelas C1 hingga C5 OIML, konstruksi alloy steel atau stainless steel full, proteksi IP67/IP68 (hermetically sealed pada varian stainless), kabel shielded 4-wire length 5–20 m (tergantung kapasitas), cocok untuk truck scale (jembatan timbang truk), railway scale (timbangan rel), blending scale, hopper scale besar, silo/tank weighing, dan timbangan khusus industri berat yang memerlukan ketahanan ekstrem terhadap korosi, beban samping, dan lingkungan outdoor/basah.

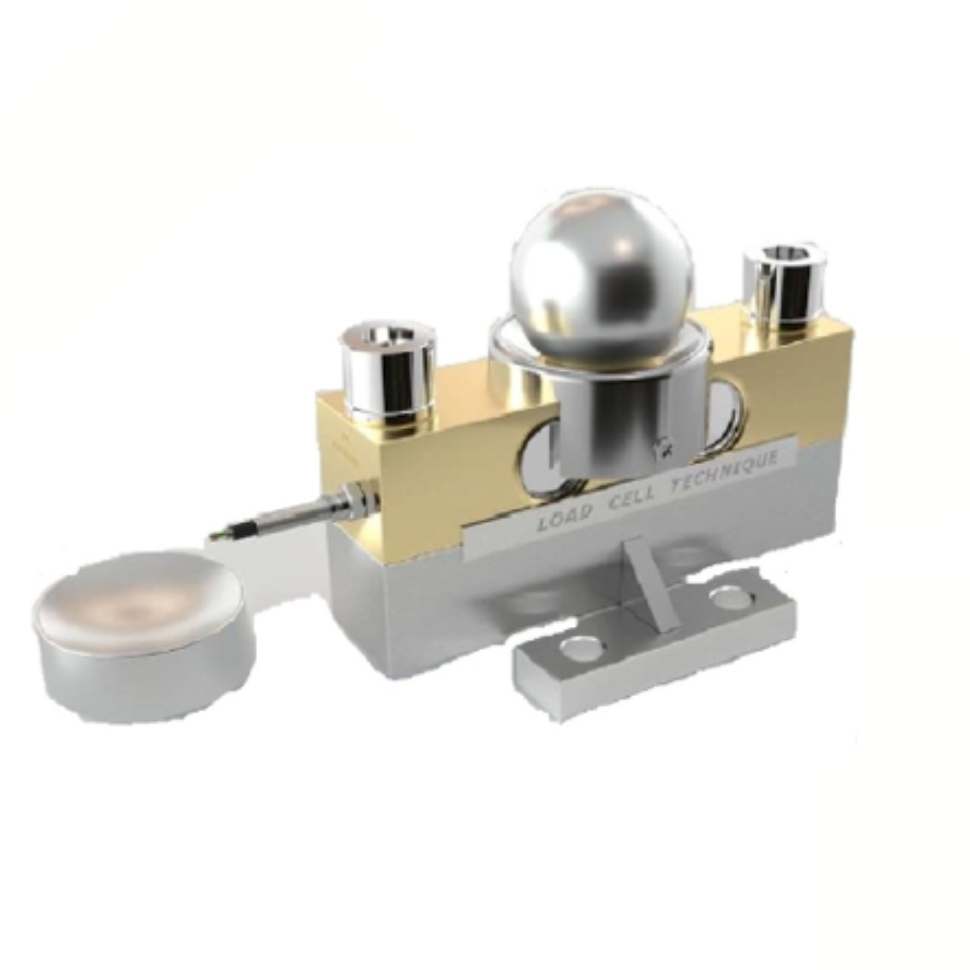

DEBBWB Series – Double-Ended Shear Beam Load Cell IP67/IP68 (10–100 klb)
