Deskripsi lengkap

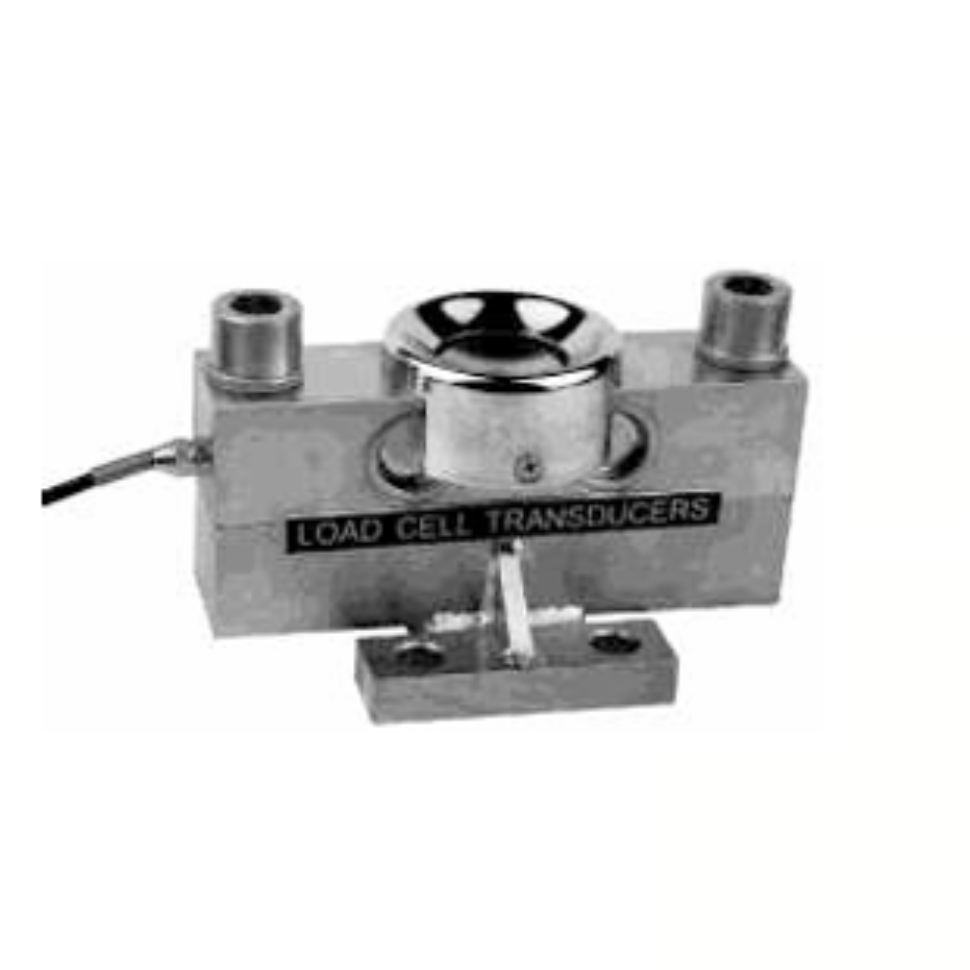

BM-LS adalah load cell compression heavy-duty premium yang dirancang khusus untuk aplikasi timbangan berat industri ekstrem seperti truck scale (weighbridge), railway scale, blending scale, hopper scale besar, silo/tank weighing, dan berbagai sistem timbangan khusus yang memerlukan kestabilan tinggi, ketahanan korosi, serta proteksi IP67/IP68 penuh. Tersedia dalam dua varian material utama: Alloy steel – lebih ekonomis, cocok untuk lingkungan indoor/semi-outdoor dengan risiko korosi sedang Stainless steel full – tahan korosi ekstrem, ideal untuk pabrik kimia, makanan, atau area basah/outdoor dengan hujan deras/banjir ringan Desain compression-nya memberikan kekakuan vertikal tinggi, deflection sangat kecil, serta kemampuan menahan side load & momen puntir moderat hingga tinggi, sehingga sangat cocok untuk pondasi beton atau struktur baja yang mengalami getaran kendaraan berat atau beban dinamis. Sensitivitas 2.0 ±0.002 mV/V yang sangat stabil dan akurasi hingga kelas C5 (OIML) menjadikannya pilihan utama untuk aplikasi legal metrologi (perdagangan berat) dengan nLC hingga 5000 divisi. Kabel shielded panjang (5–20 m) dengan diameter 6 mm memastikan sinyal tetap bersih meski jarak ke indikator jauh, sementara proteksi IP67/IP68 (hermetically sealed pada stainless) menjamin ketahanan terhadap perendaman air sementara, debu total, dan korosi di lingkungan tropis seperti Indonesia. Spesifikasi Teknis Utama Material Element: Alloy steel atau stainless steel full Protection: IP67 (alloy steel) / IP68 (stainless steel, hermetically sealed) Rated Capacity (E_max): 5 t, 10 t, 15 t, 20 t, 25 t, 30 t, 40 t, 50 t Output Sensitivity: 2.0 ±0.002 mV/V Accuracy Class: C1 – C5 (OIML compliant, tergantung kapasitas & varian) Creep (30 menit): ±0.0166 % FS (tipikal) Zero Balance: ±1 % FS Input Resistance: 752 ±10 Ω Output Resistance: 702 ±3 Ω (hingga 15 m) Insulation Resistance: ≥ 5000 MΩ (at 50 VDC) Compensated Temperature Range: -10°C ~ +40°C Operating Temperature Range: -30°C ~ +70°C Storage Temperature: -40°C ~ +80°C Excitation Voltage Recommended: 10–12 V DC Excitation Maximum: 15 V DC Safe Overload: 150 % FS Ultimate Overload: 300 % FS Cable: Shielded 4-conductor, diameter Ø6 mm, length 5 m (5–10 t), 10 m (15 t), 12 m (20 t), 15 m (30 t), 20 m (40–50 t), jacket PVC Wiring (4-Wire Connection): Excitation (+) : Blue Excitation (-) : Black Signal (+) : Red Signal (-) : White Dimensi Utama (mm, berdasarkan kapasitas) 5–10 t: D1 ≈ 68 mm, L ≈ 224 mm 15–20 t: D1 ≈ 85–88 mm, L ≈ 240 mm 25–50 t: D1 ≈ 88 mm, L ≈ 240 mm
