Deskripsi lengkap

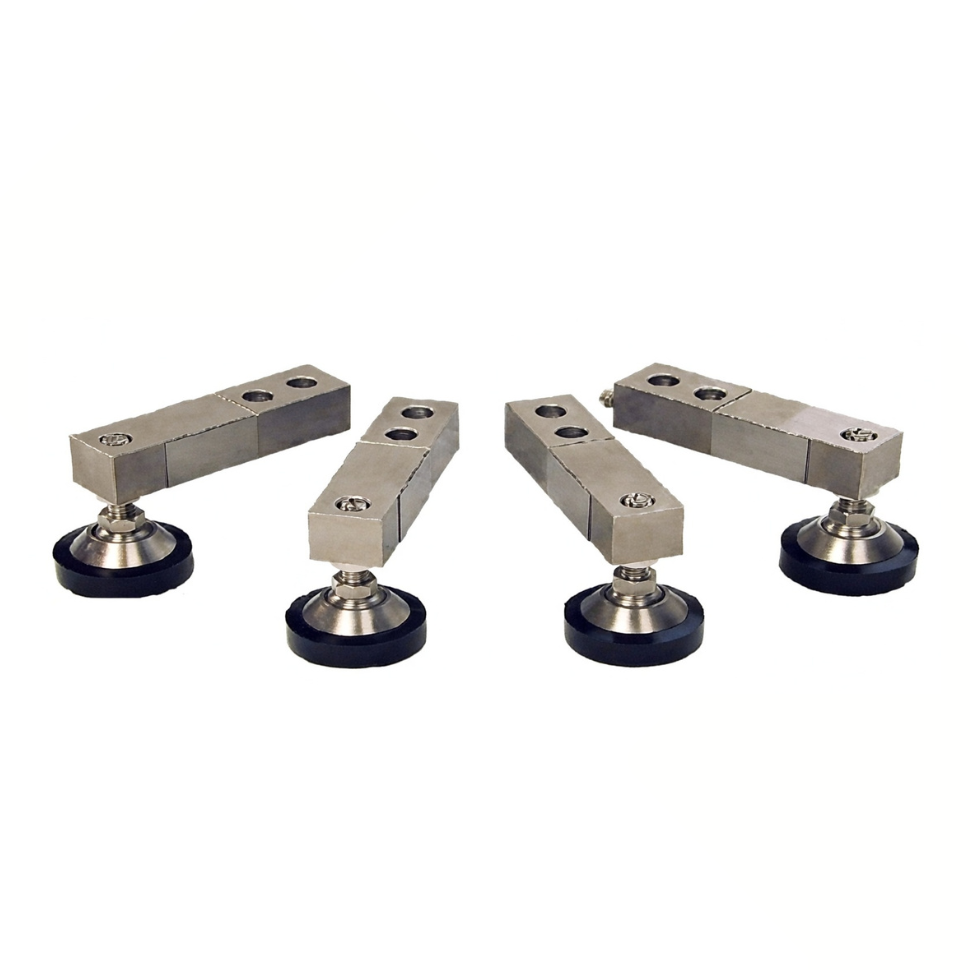

T206ex adalah load cell shear beam stainless steel low-profile premium yang dirancang khusus untuk aplikasi timbangan berat di lingkungan keras seperti pabrik makanan/minuman, kimia, farmasi, cold storage, atau area outdoor dengan risiko korosi tinggi, hujan deras, banjir ringan, serta kebutuhan higienis tinggi. Konstruksi welded stainless steel dengan bellows dan potting adhesive memberikan proteksi hermetic IP67/IP68 (tahan total immersion air & jet air bertekanan tinggi), sehingga sangat tahan terhadap cuci rutin, cipratan kimia, minyak, atau gas korosif. Desain shear beam-nya memberikan kekakuan radial tinggi terhadap beban samping & momen puntir, insensitif terhadap side load, serta kestabilan akurasi jangka panjang meski ada getaran forklift atau kendaraan berat. Sensitivitas 2.0 ±0.004 mV/V yang sangat stabil dan akurasi C3 OIML (3000 divisi) menjadikannya pilihan utama untuk aplikasi legal metrologi atau presisi tinggi di lingkungan basah/korosif. Low-profile design memungkinkan platform timbangan sangat rendah dari lantai, memudahkan akses troli, forklift, atau pallet. Spesifikasi Teknis Utama Material Element: Stainless steel full (welded bellows & potting) Protection: IP67/IP68 hermetically sealed (tahan immersion & jet air tekanan tinggi) Rated Capacity (E_max): 0.5 t, 1 t, 2 t, 3 t, 5 t, 10 t Output Sensitivity: 2.0 ±0.004 mV/V Accuracy Class: OIML C3 (3000 divisi verifikasi) Combined Error: ±0.02 % FS Creep (30 menit): ±0.02 % FS Zero Balance: ±1.0 % FS Input Resistance: 410 Ω nominal Output Resistance: 350 Ω nominal Insulation Resistance: ≥ 5000 MΩ (at 50 VDC) Compensated Temperature Range: -10°C ~ +40°C Operating Temperature Range: -20°C ~ +70°C Excitation Voltage Recommended: 5–12 V DC Excitation Maximum: 15 V DC Safe Overload: 150 % FS Ultimate Overload: 200 % FS Cable: Shielded 4-conductor, diameter Ø5–6 mm, length 3–6 m (standar), jacket PVC Wiring (4-Wire Connection): Excitation (+) : Red Excitation (-) : Black Signal (+) : Green Signal (-) : White Dimensi Outline (mm, berdasarkan kapasitas) 0.5–2 t: A ≈ 130–171 mm, B ≈ 31.8–38.1 mm, C ≈ 34–40 mm, D ≈ 38.1 mm, E ≈ 15.9–19.1 mm, F ≈ 25.4–38.1 mm, G ≈ 76.2–95.2 mm, H ≈ 13.5–17.5 mm 3–5 t: A ≈ 171–203 mm, B ≈ 38.1–50.8 mm, C ≈ 36–50 mm, D ≈ 50.8 mm, E ≈ 19.1–25.4 mm, F ≈ 38.1–50.8 mm, G ≈ 95.2–120.7 mm 10 t: A ≈ 222 mm, B ≈ 50.8 mm, C ≈ 50.8 mm, D ≈ 50.8 mm, E ≈ 25.4 mm, F ≈ 50.8 mm, G ≈ 120.7 mm Fitur Utama Low-profile design (ideal untuk platform rendah) Full stainless steel welded + bellows hermetic sealing IP67/IP68 tahan immersion & jet air tekanan tinggi Insensitive to side loads & corner adjustment mudah Exceptional repeatability & hysteresis rendah Opsional mounting accessories (blind hole / through hole) Varian hazardous area (ATEX/CENELEC) tersedia
