Deskripsi lengkap

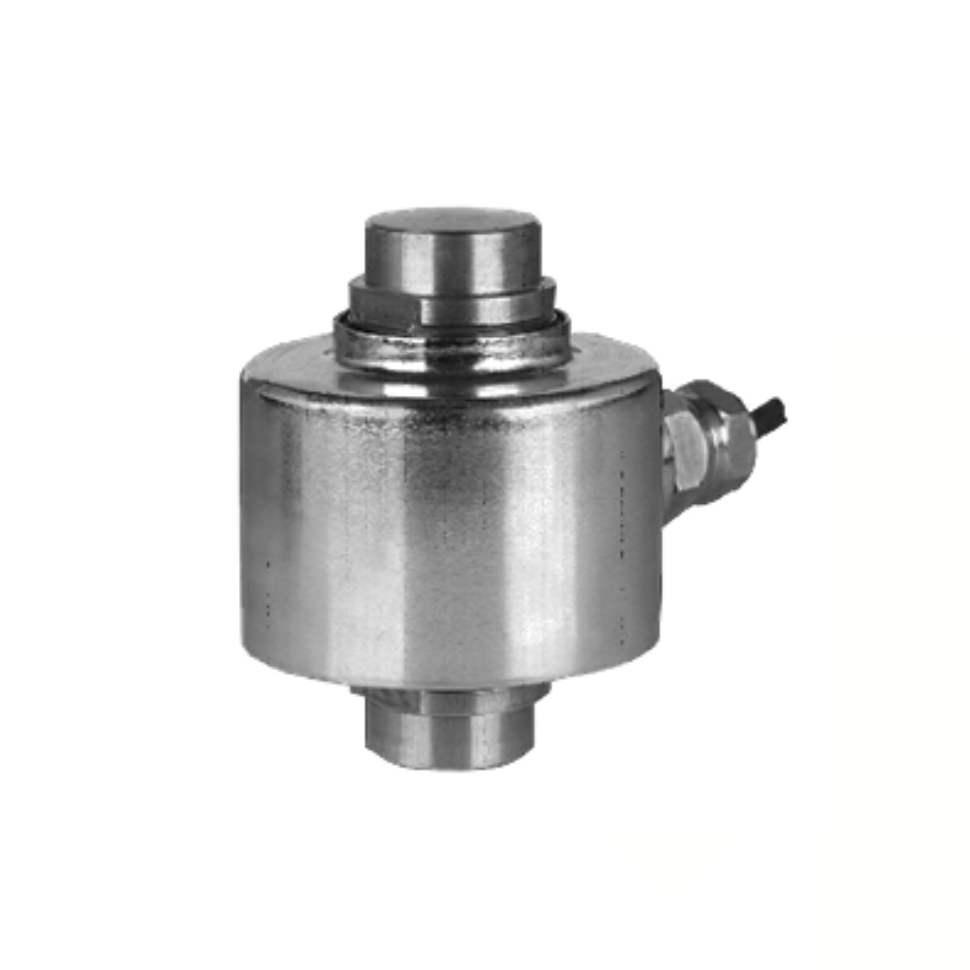

RC3 adalah load cell single column compression heavy-duty premium yang dipelopori oleh Flintec, dirancang khusus untuk aplikasi timbangan berat ekstrem di lingkungan outdoor keras, pertambangan, pabrik semen/batu bara, pupuk, kimia, atau area dengan risiko korosi tinggi, hujan deras, banjir ringan, serta beban dinamis dari kendaraan berat. Konstruksi full stainless steel 1.4542 (17-4 PH) dengan hermetic sealing IP68 (tahan perendaman total dalam air hingga kedalaman tertentu) menjadikannya salah satu load cell paling tahan korosi di kelasnya, sementara desain rocker column self-restoring memastikan centering otomatis, mengurangi pengaruh gerakan deck timbangan (scale deck movement), dan memberikan kestabilan akurasi jangka panjang meski ada side load atau getaran. Sensitivitas 2.0 ±0.015 mV/V yang sangat stabil dan akurasi hingga kelas C4 (4000 divisi) atau C3 M1B8 (multi-interval) menjadikannya pilihan utama untuk aplikasi legal metrologi (perdagangan berat) dengan nLC hingga 5000. Input resistance tinggi (775 ±10 Ω) meminimalkan drop tegangan pada kabel panjang, sementara proteksi surge arrestor terintegrasi (opsional) melindungi dari petir/induksi listrik di area outdoor. Cocok dipasang di pondasi beton atau struktur baja dengan mounting rocker/self-aligning untuk centering otomatis & lift-off protection. Spesifikasi Teknis Utama Material Element: Stainless steel 1.4542 (17-4 PH) full Protection: IP68 hermetically sealed (complete hermetic sealing, glass-to-metal header, tahan immersion) Rated Capacity (E_max): 7.5 t, 15 t, 22.5 t, 30 t, 40 t, 50 t, 75 t, 100 t, 150 t, 200 t, 250 t, 300 t Output Sensitivity: 2.0 ±0.015 mV/V Accuracy Class: C1 / C3 / C4 OIML R60 (3000–5000 divisi, multi-interval opsional) Combined Error: ≤ ±0.015 % FS (C3) / ≤ ±0.010 % FS (C4) Creep (30 menit): ≤ ±0.0166 % FS Zero Balance: ±1.0 % FS Input Resistance: 775 ±10 Ω Output Resistance: 702 ±3 Ω Insulation Resistance: ≥ 5000 MΩ (at 50 VDC) Compensated Temperature Range: -10°C ~ +40°C Operating Temperature Range: -20°C ~ +70°C Excitation Voltage Recommended: 5–12 V DC Excitation Maximum: 15 V DC Safe Overload: 150 % FS Ultimate Overload: 300 % FS Cable: Shielded 4-conductor, diameter Ø6 mm, length bervariasi 5–20 m (tergantung kapasitas), glass-to-metal sealed Wiring (4-Wire Connection): Excitation (+) : Blue Excitation (-) : Black Signal (+) : Red Signal (-) : White Dimensi Utama (mm, berdasarkan kapasitas) 7.5–15 t: H1 ≈ 89, H2 ≈ 44, H3 ≈ 17, H4 ≈ 23, H5 ≈ 11, H6 ≈ 6, H7 ≈ 28, H8 ≈ 75, D1 ≈ 28, D2 ≈ 69 22.5–30 t: H1 ≈ 140, H2 ≈ 70–75, H3 ≈ 26–31, H4 ≈ 28–31, H5 ≈ 13.5–11.7, H6 ≈ 39, H7 ≈ 84, H8 ≈ 39 40–50 t: H1 ≈ 150, H2 ≈ 32, H3 ≈ 34, H4 ≈ 8.5–44, H5 ≈ 44, H6 ≈ 99, H7 ≈ 9, H8 ≈ 51 75–300 t: Dimensi meningkat secara proporsional (detail lengkap pada tabel datasheet)
